Inzwischen sind die aufgetauchten Planungskarten des Spinne-Netzwerkes digitalisiert und bis auf fünf Standorte, zu welchen leider nichts vorliegt, sind alle anderen Objekte in sehr guter Qualität verfügbar. Bei einigen Objekten sind die roten Markierungen nicht exakt am Punkt des Sendermastes angebracht. Allerdings sind die Nadellöcher immer genau dort wo der Turm stand. Leider ist aber das Loch im Scan schwer zu sehen. Es existieren Karten in verschiedenen Ausführungen in welche teilweise auch komplette Strecken eingetragen sind.

Die Objekte Z1B, Z5, Z6, Z7 und Z21 fehlen leider. Z9 ist zwar vorhanden aber durch zu viele Eintragungen sehr schlecht zu erkennen.

Z2 mit den Verbindungen nach Z1B, Z3 und Z10. Die rote Markierung zeigt in etwa den Standort an dem später der Rk20 gebaut wurde.

« ‹ von 21 › »

Der Beitrag originale Spinne-Planungskarten Teil 2 erschien zuerst auf SED Richtfunknetz.

Im Obergeschoss wurden später noch Erweiterungen vorgenommen und zwei Gauben hinzugefügt. Wann dies geschah ist jedoch nicht bekannt. Auf diesem Bild aus 1991 sind sie gut zu erkennen.

Der Beitrag SED Kreisleitung Neuruppin 0409 erschien zuerst auf SED Richtfunknetz.

Der Beitrag Die Geräte sind angekommen… erschien zuerst auf SED Richtfunknetz.

Der Beitrag originale Prospekte von RAFENA verfügbar erschien zuerst auf SED Richtfunknetz.

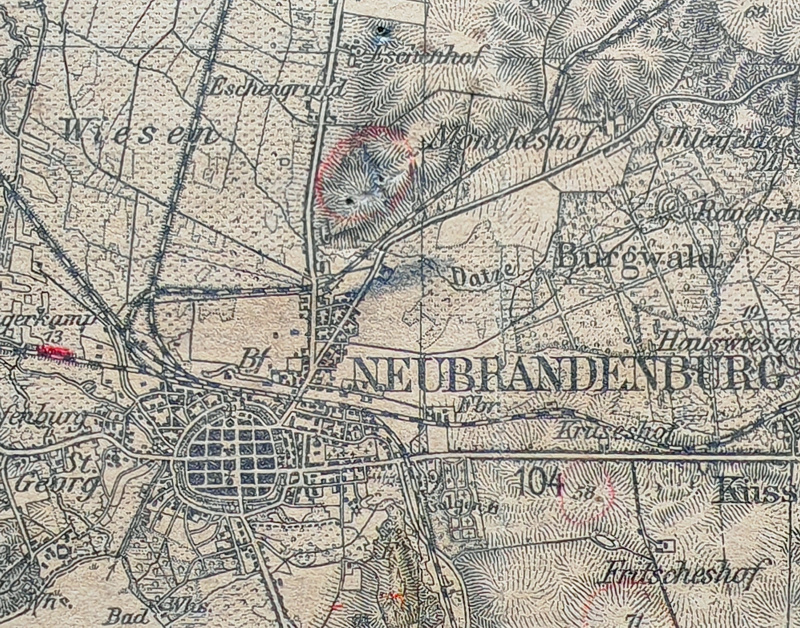

Am Standort der Station Z12 auf dem Datzeberg in Neubrandenburg sieht man gut das Loch in der Karte von der Nadel.

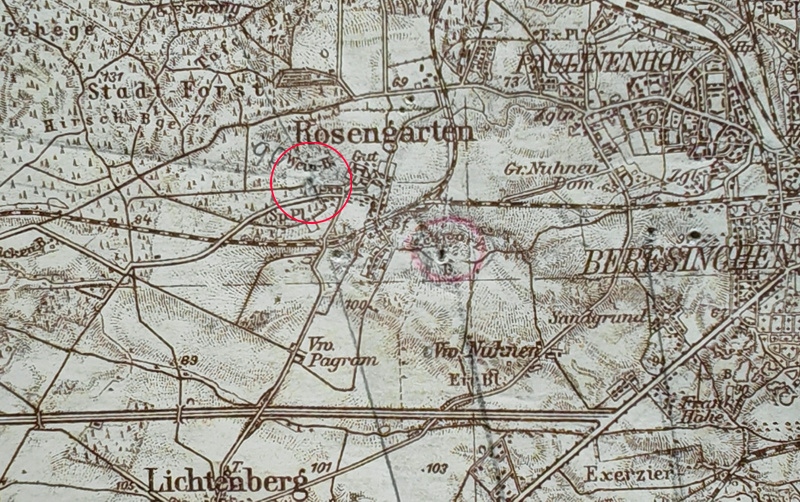

Bei der Station Z2 in Rosengarten sieht man die eingetragenen Strecken zum Müggelberg, nach Oderberg und nach Kobbeln und sogar die Höhe des Mastes (90).

Dieser Fund ist ein weiterer Beweis dafür, dass die Planungsarbeiten zum Spinne-Netzwerk in weiten Teilen vom VEB (Sachsenwerk) RAFENA und den dort arbeitenden Spezialisten für Richtfunkanlagen durchgeführt wurden. Das MdI gab den Auftrag dafür und RAFENA übernahm die Planung, Umsetzung und Schulung des Personals.

Der Beitrag originale Planungskarten des Spinne-Netzwerkes aufgetaucht erschien zuerst auf SED Richtfunknetz.

Es wurde also ein Termin zur Besichtigung vereinbart und so entstanden am 11.10.25 die ersten Fotos. Die Masse der Geräte und Dokumente war überwältigend. Es handelte sich nicht nur um Geräte sondern um das komplette RAFENA Archiv seit 1945 welches dort unter dem Dach lagerte und geräumt werden musste.

1

5

3

2

4

6

8

7

9

« ‹ von 7 › »

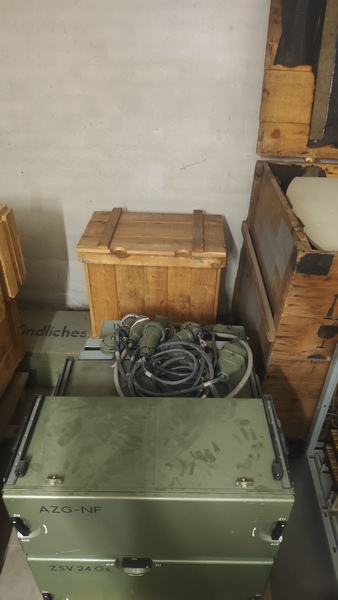

Es folgten mehrere Fahrten mit vollem Kofferraum und am Ende waren geschätzt 400kg Unterlagen gerettet. Dabei handelt es sich um die kompletten Geräteunterlagen aller Richtfunkgeräte seit 1948 bis 1990, zahlreiche einmalige Fotos von Senderstandorten, hunderte Dias und Mittelformatnegative des betriebseigenen Fotostudios und vieles vieles mehr.

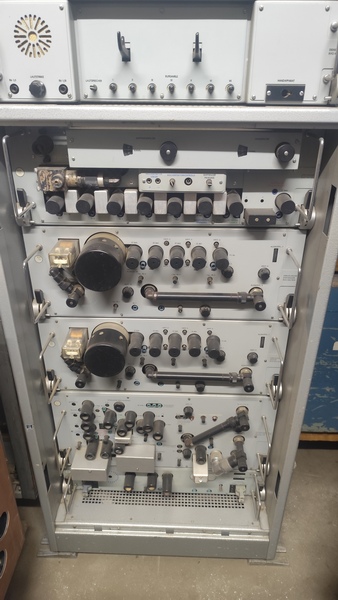

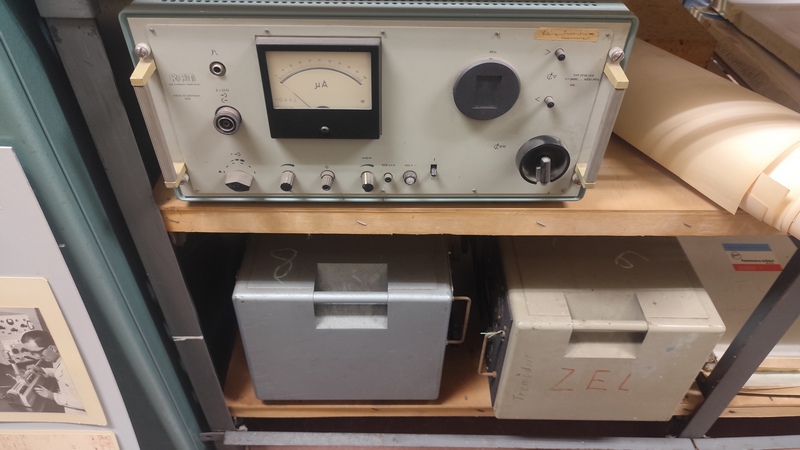

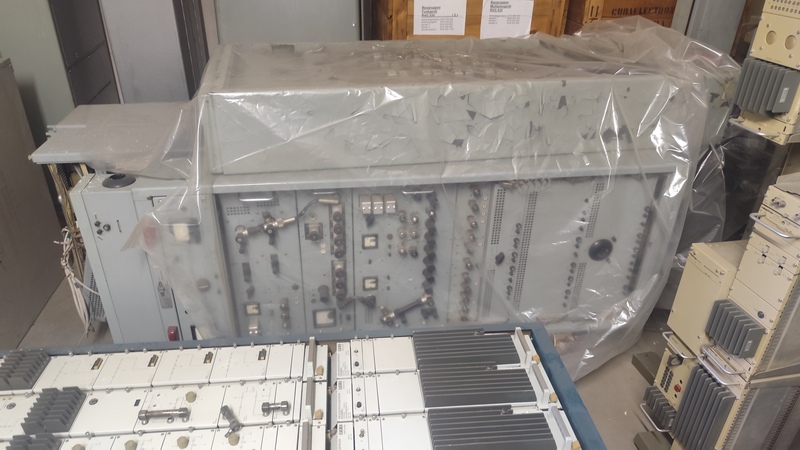

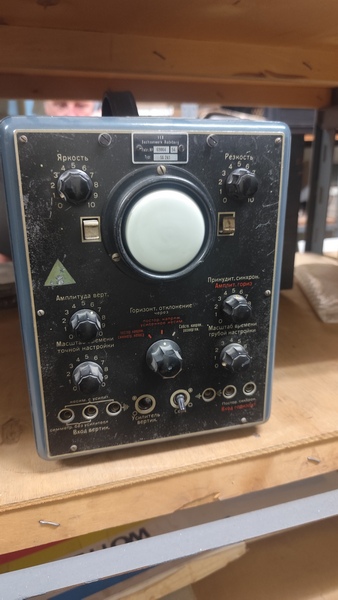

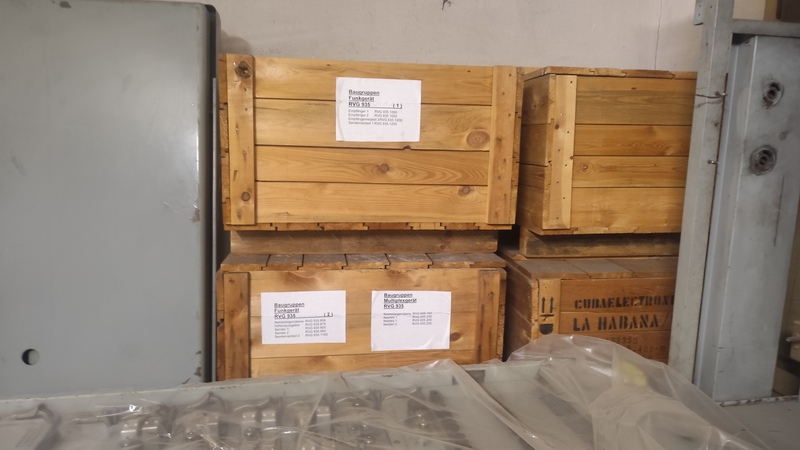

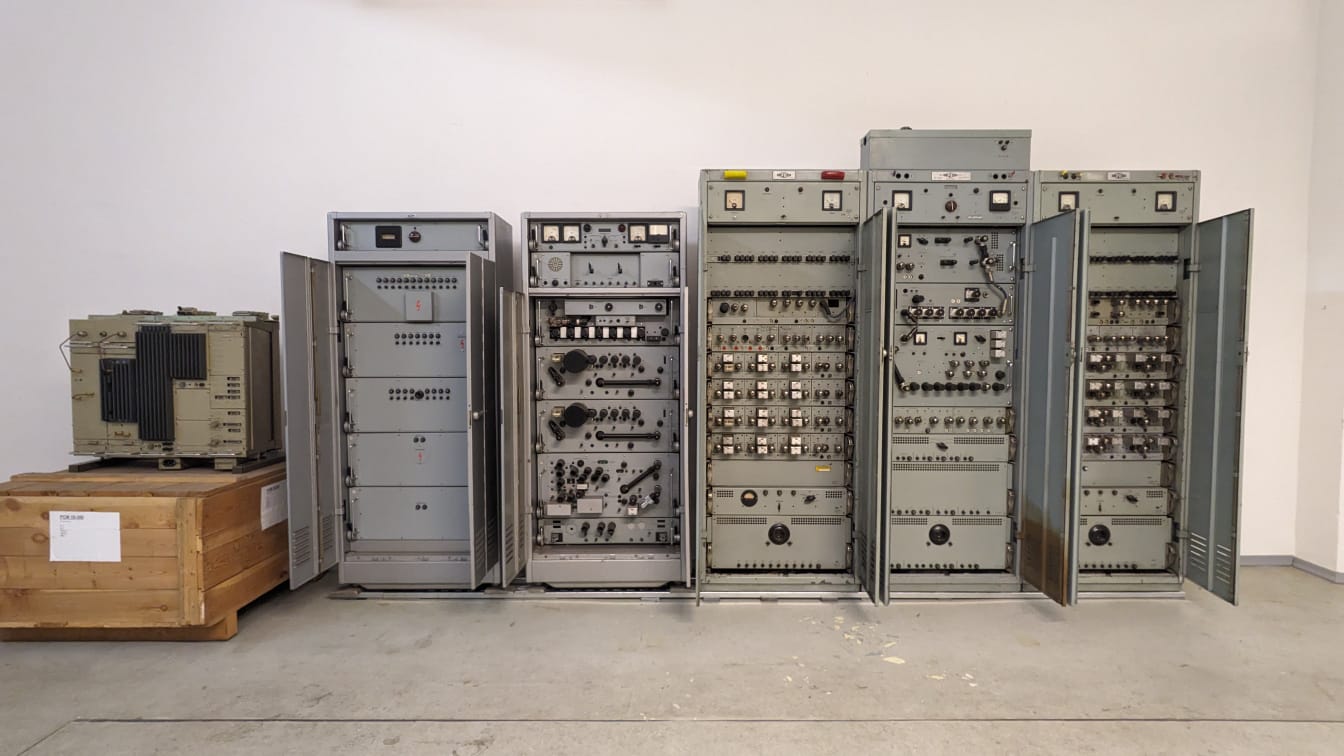

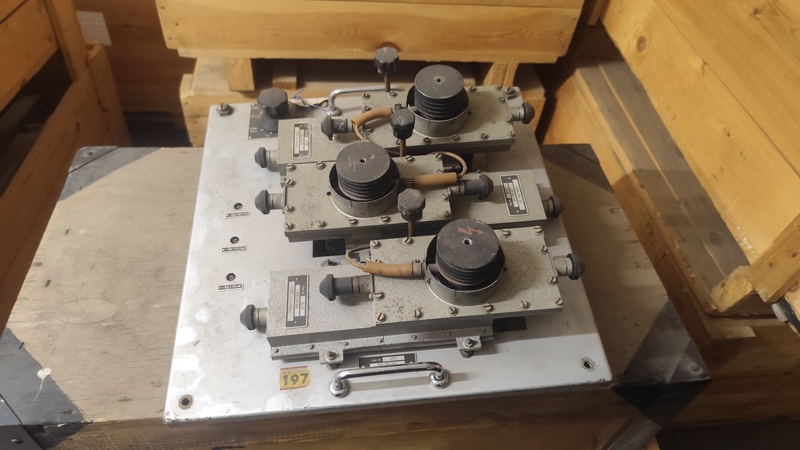

Gerettet wurden außerdem die meisten Richtfunkgeräte welche zukünftig u.a. im Fernmeldemuseum auf dem Großen Inselsberg präsentiert werden können.

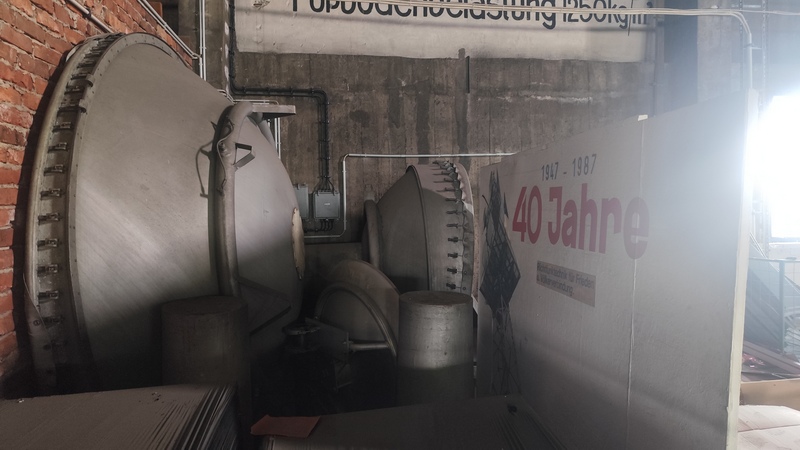

Am heutigen Tag erfolgte die letzte Abholung von zwei, je etwa 300kg schweren Paletten in Radeberg. Damit ist die Rettungsaktion erfolgreich beendet.

Jetzt gilt es die Unterlagen zu sichten und zu digitalisieren.

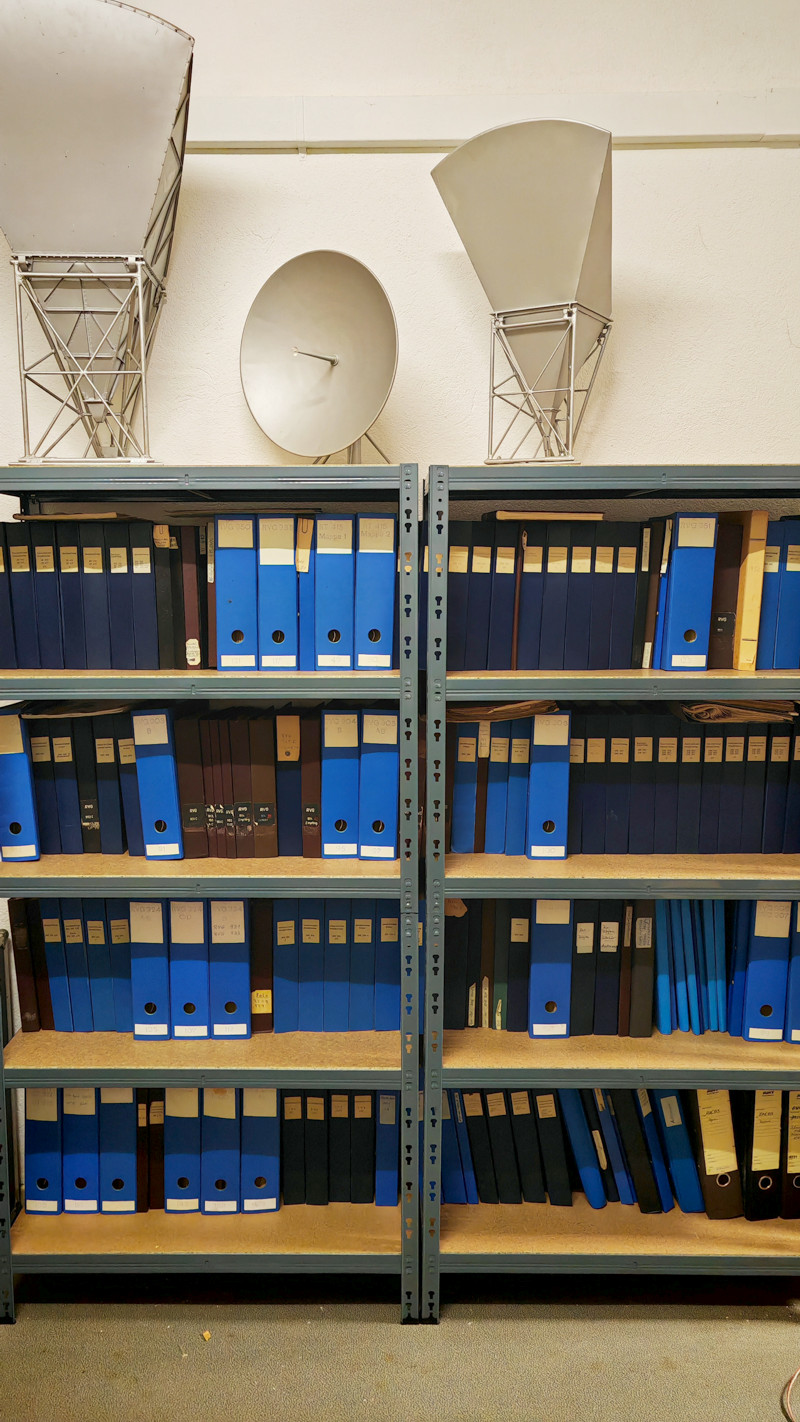

Ein Teil der geretteten Unterlagen…. Beginnend beim RVG-901 bis zum RVG-962.

Der Beitrag Wieder eine erfolgreiche Rettungstat erschien zuerst auf SED Richtfunknetz.

„Im Auftrag der SED –

Recherchen zum Richtfunknetz der Sozialistischen Einheitspartei Deutschlands“

kurz bevor und wir überlegten, ob dieses Werk genügend interessierte Leser finden würde.

Die Thematik ist sehr speziell, darüber hinaus 30 Jahre kein offizielles Thema mehr und mit Blick auf die politischen Umstände der damaligen Zeit auch heute noch durchaus kontrovers.

Das Ergebnis war schließlich ein Buch, welches so in dieser Form weltweit bislang kein Vorbild hatte. Es gab schlicht und ergreifend keine wissenschaftliche Aufarbeitung dieser einzigartigen Epoche (ost)deutscher Fernmeldegeschichte.

Ende November 2019 war es so weit, die erste Veröffentlichung ergoss sich in Breite über die interessierten Leser, von denen einige schon lange Zeit vorbestellt hatten. Nach der Erstveröffentlichung öffneten sich weitere Zeitzeugen und Veteranen zu ihren ganz persönlichen Erlebnissen und waren bereit, ihre Erinnerungen mit uns zu teilen.

Innerhalb weniger Wochen war die erste Auflage restlos ausverkauft und es war klar, eine weitere, unveränderte Auflage erscheinen zu lassen, kam nicht infrage. Es gab zu vielen Themen nun weit mehr Informationen, die es unbedingt wert waren, genannt zu werden.

Durch intensive Recherchen in unterschiedlichsten Archiven und das Studium von über 150.000 Seiten damals noch nicht zugänglicher Dokumente konnte „das“ Bild zum Richt­funknetz der SED weiter geschärft werden und einige bislang noch offene Fragen fanden eine abschließende Klärung. Es war auch möglich, einige in der ersten Auflage enthaltene Fehler, u.a. zur Bezeichnung einiger Endstellen, zu korrigieren. Es kamen weit über 100 zusätzliche Seiten mit neuen Informationen hinzu. Im Mai 2022 erschien die zweite Auflage, welche auf 600 Seiten das Bild des Richtfunknetzes weiter abrundete.

Viele Leser kontaktierten uns im Anschluss daran jedoch mit der Bitte, doch noch detaillierter auf spezielle Sachverhalte in ihren Städten oder Bezirken einzugehen. Der persönliche Bezug zu einzelnen Objekten im Richtfunknetz lässt diesen Wunsch durchaus nachvollziehbar erscheinen. Wenn man täglich aus dem Fenster schauend seit 50 Jahren das gleiche Bauwerk sieht, interessiert dieses natürlich mehr als ein Objekt, welches 400 km entfernt im Wald steht.

Aus diesem Grund haben wir uns entschlossen, regionale Ausgaben mit Bezug zum Richtfunknetz zu erstellen und zu veröffentlichen. Abhängig von der Informationslage werden schrittweise alle Bezirke eine eigene Ausgabe erhalten.

Den Anfang dieser Edition macht der Bezirk Karl-Marx-Stadt, zu welchem in den sächsischen Staatsarchiven relativ gut erschlossene Aktenbestände vorliegen. Es wird versucht, nur Sachverhalte mit regionalem Charakter zu beleuchten. An einigen Stellen müssen zum Verständnis aber auch Aspekte beleuchtet werden, die allgemeine Bedeutung haben.

Leider waren nicht alle Informationen explizit für den Bezirk Karl-Marx-Stadt verfügbar. Wenn es sich um identische Sachverhalte handelt, wird aber darauf verwiesen.

Wir bedanken uns bei allen Lesern für das uns entgegengebrachte Vertrauen und wünschen nun spannende Unterhaltung mit diesem neuen Buch.

Format A4 Hardcover, z. T. farbig illustriert, 216 Seiten, Preis: 34,95 € plus 3,80 € Buchversand.

Zu bestellen hier über die Seite oder direkt per Mail. info@richtfunknetz.de

Der Beitrag Das Richtfunknetz der SED im Bezirk Karl-Marx-Stadt erschien zuerst auf SED Richtfunknetz.

Inhaltlich hat sich auch einiges getan. Erstmals sind die originalen Bauzeichnungen der Spannbetontürme zu sehen. Außerdem Fotos der Bautechnologie dieser 50m Türme. Durch neue Unterlagen aus dem Bundesarchiv können erstmals auch Auszüge aus der originalen Funknetzdatei des Richtfunknetzes präsentiert werden. Die kompletten Unterlagen würden den Rahmen allerdings sprengen so dass nur an ausgewählten Stellen darauf verwiesen wird. Neben einigen neuen (alten) Fotos vom Kreisleitungen sind auch neue Informationen zum System der Schlüsselnummern zu finden. Viele kleinere Informationen zu den Strahlungspunkten des MfS oder der Zeitungsübertragung runden das Bild des RFN weiter ab.

Der Beitrag Die 5. Version des Buches ist da erschien zuerst auf SED Richtfunknetz.

Dank Google Street View kann sich nun jeder selbst ein Bild davon machen, was vor Ort noch zu sehen ist. Aufgeführt sind nur Objekte mit noch sichtbaren Resten der Antennenanlage.

KL Eisleben
KL Naumburg
KL Reichenbach/V.
KL Hohenstein/E.
KL Rochlitz
KL Freital
KL Löbau
KL Osterburg
KL Wanzleben
KL Gadebusch
KL Malchin
KL Nauen
KL Bernburg
BL Potsdam

Highlight ist jedoch die KL Wanzleben auf welcher sich noch immer die Parabolantenne befindet. Obwohl mindestens 35 Jahre keine Wartung der Abspannseile und des Mastes stattgefunden hat und die Seile auch schon bedenklich durchhängen steht der Mast wie eh und je auf dem Dach.

NACHTRAG: Wie wir erfahren haben ist die Antenne inzwischen aus Sicherheitsgründen demontiert worden.

KL Eisenach (leider kein Street View verfügbar)

Der Beitrag Spurensuche erschien zuerst auf SED Richtfunknetz.

Blau markierte Objekte sind noch vorhanden und in Nutzung. Teilweise sehr intensiv, teilweise nur marginal
Grün markierte Objekte befinden sich in Privathand und werden anderweitig genutzt
Orange markierte Objekte befinden sich im Verfall
Rot markierte Objekte sind abgerissen

Es ist sehr wahrscheinlich, dass die Zahl der roten Objekte demnächst weiter steigen wird. Die nächsten Objekte werden wohl Machern und Gottmansförde bei Schwerin sein. Auch in Trebbin sieht es sehr traurig aus.
Bei beiden ist seit vielen Jahren nichts mehr in die Werterhaltung investiert worden und der äußere Zustand ist sehr bedenklich. Das Objekt Z220 bei Rabenstein hat eine Mischnutzung. Der Anbau und das Gelände sind vermietet und dienen einer Falknerei als Unterkunft. Auf dem Turm sind noch Antennen diverser Dienste.

Der Beitrag Aktueller Zustand der ehem. SZ-Objekte erschien zuerst auf SED Richtfunknetz.

Geplant sind etwa 200 Seiten im Format A4, Hardcover zum Preis von voraussichtlich 34,95 €.
Erscheinungsdatum 2. Quartal 2025

Der Beitrag Vorankündigung erschien zuerst auf SED Richtfunknetz.

Während der Recherchen zum Buch „Im Auftrag der SED“ zeigte sich jedoch, dass es damals auch nur Menschen waren, welche wichtige Unterlagen erstellt haben. Einmal geschriebene Dokumente mit grundsätzlichem Inhalt wurden danach oft nie wieder auf Korrektheit geprüft. So kam es dann, dass sich einige Fehler hartnackig über viele Jahre einfach fortpflanzten und bis zum Ende nicht korrigiert wurden.
Ein gutes Beispiel ist die Streckenführung von und zur Industriekreisleitung der Leuna-Werke. In den originalen Unterlagen aus 1961 war die Strecke von Leuna zum Turm bei Pettstädt eingetragen, was mit Blick auf die Entfernung und die Überbelegung des Turmes auf dem Petersberg auch logisch erschien.

Auf Fotos aus unterschiedlichen Zeiträumen ist die Antenne stets nach Pettstädt ausgerichtet.

Ganz am linken Bildrand ist die Antenne markiert.
Selbst auf einem Bild aus 1989 ist die Antenne, zwar schwer, zu erkennen und zeigt nach Pettstädt .

In den Dokumenten ist jedoch nicht, wie zu erwarten, der Turm Pettstädt als Ziel der Strecke angegeben sondern der Turm auf dem Petersberg. Selbst in der Funknetzdatei der Abt. Fernmeldewesen, welche als offizielles Dokument auch für das Frequenzbüro der DDR galt, steht eindeutig 08A1. Auch der Winkel von 353 Grad gegen Nord führt zum Petersberg.

In den Karten des MfS ist die Ausrichtung auch zum Petersberg vermerkt worden ohne sich die Mühe zu machen den tatsächlichen Streckenverlauf zu überprüfen.
Ein schneller Blick aus dem Fenster der Objektdienststelle des MfS im Werk, nur 50m entfernt, hätte genügt um zu sehen, dass die Antenne nicht zum Petersberg zeigt.

Bild:(BSTU H AGL296)

Es gibt noch weitere dieser Fehler in anderen Bezirken von ähnlicher Tragweite.

Der Beitrag Fehler in offiziellen Dokumenten erschien zuerst auf SED Richtfunknetz.

Auflösung

Hinter den Bäumen ist das Gebäude inkl. Antennenmast versteckt.

Der Beitrag Suchbild erschien zuerst auf SED Richtfunknetz.

Dieses Bild der SED-Kreisleitung Aue stammt vermutlich aus den später 60er Jahren. Die Kleidung der Passanten und die PKW deuten darauf hin.

Der Beitrag Neues Foto der Kreisleitung Aue erschien zuerst auf SED Richtfunknetz.

Grundriss des Typbauwerkes LP-09

Das MfNV befand viele dieser Objekte trotz ihres Zustandes zur Unterbringung der Stäbe der BEL für tauglich und übernahm am 01.01.1973 die Rechtsträgerschaft daran. Die vormaligen Rechtsträger wurden vertraglich dazu verpflichtet, die Bauwerke wieder in einen einwandfreien Zustand zu versetzen, bevor die Übergabe erfolgte. Gleichzeitig erfolgte auch die Übernahme weiterer LP-09 für die Stäbe der KEL in einigen Kreisen der DDR. Insgesamt wurden 66 Bauwerke übernommen.
Nachdem alle Formalitäten erledigt waren, begann das jeweils zuständige WBK des Bezirkes ab 1973 zügig mit dem Ausbau der Schutzbauwerke zur Ausweichführungsstelle der BEL und dem Einbau entsprechender Nachrichtentechnik. Ziel war die direkte Anbindung aller Objekte mit einer Richtfunkendstelle an das RFN der NVA. Nicht immer waren die Objekte jedoch so günstig gelegen, dass eine Anbindung an die Bezirksrichtfunkzentrale direkt möglich war.
Bei einigen Objekten war eine vom Hauptobjekt abgesetzte Sende- und Empfangsstelle nötig. Wenn möglich, wurde jedoch die Parabolantenne direkt auf dem Bauwerk installiert oder in vorbereiteten Schuppen gelagert und mittels Adapter auf dem vorher eingemessenen Antennenmast montiert. Dies konnte innerhalb weniger Minuten erfolgen und verhinderte gleichzeitig auch die gegnerische Aufklärung. Alle diese Objekte wurden im MfNV unter der Bezeichnung „zusätzliches Objekt“ geführt und erhielten im Richtfunknetz die Bezeichnung S9. Die Richtfunkendstellen der S9 Objekte sowie die Gegenstellen in den Bezirksrichtfunkzentralen waren im Dauerbetrieb aktiv. Nur die Antennenausgänge waren zur Vermeidung gegnerischer Aufklärung auf Lastwiderstände gelegt. Auch wurde bei Objekten mit fest installierter Antenne die Parabolantenne auf dem A1 Objekt leicht verdreht und auf eine Nebenkeule eingerichtet. Mit der Ausrufung höherer Stufen der Gefechtsbereitschaft konnten diese Antennen innerhalb weniger Minuten in die optimale Position geschwenkt werden. Einige S9-Objekte wurden über eine Richtfunkendstelle in unmittelbarer Nähe angeschlossen und per Kabel mit dieser verbunden, wenn die Einrichtung einer separaten Endstelle unwirtschaftlich erschien oder das Hauptobjekt keine Richtfunkverbindung gestattete. Die GKG Wismut teilte sich die Sendestelle mit der Abt. W des MfS in einem Zweifamilienbungalow, südlich von Raum bei Hartenstein.

Standortkoordinaten der S9 Objekte

01S9 bei Thulendorf

« ‹ von 15 › »

Die Markierungen der BEL stecken i.d.R. nicht direkt am exakten Standort des S9 Objektes.

Objekt 12S9 auf dem Keulenberg bei Kamenz

Gebäude um 1998

Im Jahr 1988 begann man noch mit den Arbeiten an der neuen Ausweichführungsstelle der BEL Dresden unweit von Ottendorf-Okrilla, direkt neben dem Objekt der Üst-II. Die Bauarbeiten waren im November 1989 bereits soweit fortgeschritten, dass die Bodenplatte sowie die Innenwände betoniert waren. Dann kam die Wende und die Arbeiten daran wurden eingestellt und die Baugrube wieder verfüllt. Das Bauwerk sollte das Erste einer Reihe von Typbauten werden, welche perspektivisch für alle BEL erreichtet werden sollten. Heute befindet sich auf dem Gelände eine Hundeschule.

Der Beitrag Ausweichführungsstellen der Bezirkseinsatzleitungen, S9 Objekte erschien zuerst auf SED Richtfunknetz.

Um nun zu einer objektiven Darstellung kommen zu können, blieb nur, die Recherchen in die eigene Hand zu nehmen und alle Informationen zusammenzutragen, welche 28 Jahre nach der Wende noch greifbar waren. Hätte ich damals gewusst, welche Ausmaße das Ganze annehmen würde und wie viel Zeit dazu notwendig war, hätte ich vermutlich meinen Plan noch einmal überdacht. Heute, im Oktober 2024, bin ich froh, so entschieden zu haben. Anderenfalls wären viele Informationen für immer verloren gewesen und die Scharlatane im Netz könnten weiter ihr Märchen über das Richtfunknetz der SED verbreiten.

Wie jedoch fängt man ein solches Vorhaben an? Zunächst dachte ich in meiner Naivität, einfach in die Archive zu gehen und dort nach den gewünschten Informationen zu suchen. Dieser Gedanke erwies sich jedoch sehr schnell als völlig absurd. Die Archivlandschaft in Deutschland lebt in weiten Teilen von Findbüchern, sowohl in analoger als auch digitaler Form. Beide haben jedoch gemeinsam, dass die Informationen darin nur so gut sind wie die Schlagworte, nach denen gesucht werden kann. Diese Schlagworte wiederum werden von Personen eingegeben, welche von der Materie exakt NULL Ahnung haben. Mit viel Glück wurden Schlagworte oder Inhaltsverzeichnisse aus den Abgabeverzeichnissen der abgebenden Stellen übernommen und lassen so eine zumindest vage Vorstellung davon, was in den Akten zu finden sein könnte. Wurden die Schlagworte neu eingegeben, war eigentlich eine sinnvolle Suche ausgeschlossen. Kurzum, die ersten Besuche in Stadtarchiven waren komplett sinn- und ergebnislos.

Der nächste Versuch war die Kontaktaufnahme mit Stadtmuseen und Ortschronisten. Auch hier ein ähnliches Bild. Es dauerte 2 Monate, ehe ich das erste Foto einer SED-Kreisleitung bekam, welches nicht öffentlich im Internet zu finden war. Sollte es in diesem Tempo weitergehen, würde das Projekt wohl 10 Jahre dauern.

Zu dieser Zeit beschlossen Peter und ich, die Recherche größer anzubinden und Peter bot sich an, im Bundesarchiv in Berlin-Lichterfelde der Sache nachzugehen. Dies führte zu einer deutlich besseren Ausbeute. Aus dem Studium von etwa 30000 Seiten Aktenmaterial aus dem Bundesarchiv in Berlin, etwa 10000 Seiten aus den Hauptstaatsarchiven Sachsen in Dresden, Chemnitz und Leipzig, den Hauptstaatsarchiven Thüringen in Weimar, Rudolstadt und Meiningen, dem Hauptstaatsarchiv Sachsen-Anhalt in Merseburg, dem Hauptstaatsarchiv Brandenburg in Potsdam und dem Hauptstaatsarchiv Meck-Pom in Schwerin gingen so viele Informationen hervor, dass im Herbst 2019 die erste Auflage fertiggestellt werden konnte. Dass es allerdings die erste Auflage sein würde, war damals noch nicht absehbar. Jetzt galt es, eine Druckerei zu finden, welche das damals 476-seitige Werk zu vertretbaren Kosten drucken konnte. Erste Recherchen in Deutschland führten jedoch zu der Erkenntnis, dass dies hier nicht machbar ist. Bei einer geplanten Auflage von 100 Exemplaren sollte ein Buch 44 € kosten. Zu viel für unser Budget. Also fanden wir eine Druckerei in Tschechien, welche ein Buch für 22 € liefern konnte. Gesagt getan, die Bestellung wurde aufgegeben und nach zwei Wochen war sie zur Abholung bereit. Auf der Rückfahrt von Prag hatte mein Auto mit 260 kg Büchern im Kofferraum erheblich Schlagseite und ich befürchtete, bei Grenzübertritt schon auf illegale Migranten kontrolliert zu werden. Es ging alles gut und die Kartons wurden im Keller eingelagert.

Nachdem alle 100 Exemplare verkauft waren, zeigte sich sehr schnell, dass es eine weitere Auflage geben muss. Viele Käufer meldeten sich und teilten ihre Erinnerungen mit uns. Viele dieser Fakten aus erster Hand zeigten, dass einige Aussagen im Buch nicht korrekt waren und aus den Aktenfunden falsche Schlussfolgerungen gezogen wurden. Es begann nun also die Arbeit an der zweiten Auflage, welche noch deutlich anstrengender war als für die Erstauflage. Es folgten drei Besuche im Militärarchiv in Freiburg, um besonders den NVA-Teil des Richtfunknetzes beleuchten zu können. Offenbar wurde der Standort Freiburg bewusst gewählt, um möglichst vielen Forschern den Weg dorthin so weit wie möglich zu machen. Eine Strecke sind 750km. Das geht nur mit Hotelübernachtung und das bringt mich zu den Kosten des Projektes.

Einige Personen meinen tatsächlich, dass Autoren reiche Leute sind. Das ist weit gefehlt. Wenn man nicht gerade Bücher in Millionenauflage veröffentlicht, ist in den meisten Fällen ein solches Projekt ein reines Zuschussgeschäft. Verdienen kann man dabei nichts, im Gegenteil.

Eine kleine Aufstellung soll dies verdeutlichen:

3 Fahrten nach Freiburg 4500 km
8 Übernachtungen in Freiburg
6 Fahrten nach Berlin 3250 km
3 Übernachtungen in Berlin
3 Fahrten nach Schwerin 2700 km
3 Übernachtungen in Schwerin
8 Fahrten nach Chemnitz 1600 km
3 Fahrten nach Potsdam 1800 km
4 Fahrten nach Meiningen 2800 km
diverse Besuche in Stadtarchiven 2000 km
3 Besuche bei der BSTU in Berlin 1500 km
7 Besuche bei der BSTU Dresden 400 km
mehrere tausend Kilometer für Fahrten zu den Richtfunkobjekten

Gebühren für Luftbilder 685 €
Gebühren für Papierkopien 412 €
Gebühren für Auskünfte in Stadtarchiven 212 €

sowie hunderte Stunden Telefonate und Besuche bei Zeitzeugen.

Die Fertigungsqualität der ersten Auflage entsprach nicht unseren Erwartungen, so dass wir beschlossen, die zweite Auflage, auch wenn die Kosten deutlich höher ausfallen, in Deutschland drucken zu lassen. Ein Buch kostet derzeit 49 € im Einkaufspreis. Bei einem Verkaufspreis von 59 € ist damit ein „Gewinn“ von 10 € pro Buch möglich. Mit Blick auf die Ausgaben ist das Wort „Gewinn“ jedoch eher fehl am Platze. Ob jedoch ein Verkaufspreis von 100 € oder mehr genug Kunden finden würde, ist mehr als fraglich. Daher ist auch weiterhin davon auszugehen, dass es ein Hobbyprojekt bleiben wird und die Kosten dafür niemals eingespielt werden.

Recherchearbeit im Militärarchiv in Freiburg. Stundenlanges Fotografieren von Akten. Bei 3000 Fotos täglich ist am Abend der Daumen wund. Inzwischen sind rund 165.000 Fotos aus Akten verschiedener Archive entstanden welche alle ausgewertet werden mussten. Eine Akte enthält im Schnitt etwa 200 Seiten, manche auch 600.
Grob überschlagen dürften es mehr als 1000 Ordner gewesen sein welche wir gesichtet haben.

Der Beitrag Hinter den Kulissen erschien zuerst auf SED Richtfunknetz.

Der Beitrag SED-Kreisleitung Lübz im Bezirk Schwerin erschien zuerst auf SED Richtfunknetz.

Der Beitrag Neues Foto der KL Mühlhausen erschien zuerst auf SED Richtfunknetz.

Als Ausweichobjekt, auch AFüSt. genannt, diente dem ZK der SED das Erholungsheim „Karl-Liebknecht“ am Üdersee, nördlich von Berlin. Dieses Objekt wurde ab Anfang der 80er Jahre auf die Funktion als AFüSt. vorbereitet und massiv fernmeldetechnisch aufgerüstet. Dazu zählten u.a. direkte Anbindungen über hochkanalige PCM-480 Leitungen an die ÜStn Eberswalde und Oranienburg sowie vorbereitete Richtfunkstrecken in das Richtfunknetz der SED und zu Richtfunkknoten der NVA. Die Sicherstellung der Richtfunkverbindungen erfolgte mit mobiler Technik.

Auszug aus dem Schema der Richtfunkverbindungen im Verteidigungszustand

Die Nachrichtenzentrale im Objekt Übersee hatte die Bezeichnung 18H1. Die Schlüsselzahl 18 kennzeichnet die Abteilung Fernmeldewesen im ZK welche für die nachrichtentechnische Absicherung verantwortlich war. Die Richtfunkstelle des Objektes, im Bild 05-83, hatte u.a. Verbindungen zur Hauptführungsstelle des NVR, dem Objekt 5001 sowie über das Objekt 05A2 auch Verbindung zur Hauptführungsstelle des Ministeriums für Nationale Verteidigung bei Harnekop. Die Ausweichführungsstelle des Zentralen Nachrichten- und Informationsbüro – ZeNIB befand sich wenige Kilometer nördlich in Altenhof am Werbelinsee und hatte die Bezeichnung 18H2. Die AFüSt. der ZENTRAG befand sich bei Liebenberg und trug die Bezeichnung 18H4. Die Anbindung an das Richtfunknetz erfolgte hier über ein Richtfunkobjekt der NVA bei Falkenthal in unmittelbarer Nähe.

Einige Arbeitsgruppen der Ausweichführungsstelle Übersee wären im Erholungsheim der ZENTRAG in Oderberg untergebracht worden. Dieses trug die Bezeichnung 18H11. Dieses Objekt war über Richtfunk mit dem Turm 05A2 verbunden und trug als Erholungsheim außerhalb von Spannungsperioden die Bezeichnung 18P9.

Der Aufbau von geschützten Führungsstellen war zum Ende der DDR im Jahr 1989 noch nicht komplett abgeschlossen. Einige Objekte waren begonnen, wurden aber nicht mehr fertig gestellt und die Verträge mit den bauausführenden Betrieben wurden von der PDS im Jahr 1990 gekündigt. Auch hatten nur die wenigsten Bezirksleitungen der SED tatsächlich richtig geschützte Ausweichführungsstellen. Nur die Bezirke Halle, Dresden, Potsdam, Leipzig, Karl-Marx-Stadt und WISMUT hatten mehr oder weniger gut geschützte Objekte.

Die AFüSt. für die BL der SED Halle befand sich in einer unterirdischen Bunkeranlage unweit von Rothenburg an der Saale, direkt gegenüber der dortigen Sprungschanze. Die Richtfunkanbindung erfolgte bis auf eine Ausnahme bei allen Objekten über das S9 Objekt des WBK. Die Verbindung dorthin erfolgte über Kabel. Die Vergabe der Schlüsselnummern der Nachrichtenzentralen der AFüSt. der BL erfolgte analog zum Richtfunknetz nach dem Schema xxH1. Bis 1979 hatten die Nachrichtenzentralen der Ausweichführungsstellen die Bezeichnung xxL2.

Standorte der AFüSt. der SED BL:

Rostock 01H1: Erholungsheim der SED in Dierhagen, geschützte Kelleretage
Schwerin 02H1: Schloss Basthorst, geschützte Kelleretage
Neubrandenburg 03H1: Tollenseheim, geschützte Kelleretage
Potsdam 04H1: Caputh, Erholungsheim, geschützte Kelleretage
Frankfurt/Oder 05H1: Bad Saarow, Erholungsheim Friedrich Engels Damm, geschützte Kelleretage
Cottbus 06H1: Bezirksparteischule, geschützte Kelleretage
Magdeburg 07H1: Gommern, Betriebsberufsschule Kombinat Erdöl–Erdgas, geschützte Kelleretage
Halle 08H1: Rothenburg, Sprungschanze, Bunker
Erfurt 09H1: DRK Heim, Ettersburg, geschützte Kelleretage
Gera 10H1: Schloss Krossen, Institut für Lehrerbildung, geschützte Kelleretage
Suhl 11H1: Oberhof, Sportschule, geschützte Kelleretage
Dresden 12H1: Moritzburg/Volkersdorf, Bunker
Leipzig 13H1: Panitzsch/Sportplatz, Bunker
Karl-Marx-Stadt 14H1: Bezirksparteischule Mittweida, Bettenhaus, verbunkerte Kelleretage
Wismut 16H1: Hartenstein, gemeinsame Nutzung mit GKG Wismut und Abt. W des MfS, Bunker  1/15/V2c

Alle Objekte, außer die Objekte 08H1 in Rothenburg und das Objekt 16H1 in Hartenstein, hatten außerhalb von Spannungsperioden eine normale Nutzung als Ferienheim, Schule oder ähnlichem. Alle AFüSt. waren in den jeweiligen Objekten vorbereitet und innerhalb von 24 Stunden für die Nutzung als Führungsstelle einsatzbereit. Alle Urlauber oder Schüler hatten dann sofort abzureisen und es wurde mit der Einlagerung von Lebensmitteln für mindestens 10 Tage begonnen.

Alle AFüSt. hatten in relativer Nähe zum Hauptobjekt auch einen zugeordneten Hubschrauberlandeplatz um ggf. eine schnelle Evakuierung aus den stationären Führungsstellen gewährleisten zu können.

Für die Kreisleitungen der SED waren ursprünglich auch Ausweichobjekte vorgesehen. Aus Kostengründen wurde davon allerdings wieder Abstand genommen und nur wenige Objekte wurden tatsächlich nach den Vorgaben der „FERRIT“ -Richtlinien eingerichtet. Die überwiegende Anzahl der AFüStn der Kreisleitungen war nicht geschützt und hatte auch keine ausreichend standhaften Nachrichtenverbindungen. In den Kellern der Objekte der KLn waren provisorisch vorbereitete Räumlichkeiten einzurichten welche im Spannungsfall innerhalb weniger Stunden bezogen werden konnten. Dazu war die im Haus installierte MSN70 mittel steckbarer Verbindungen so zu modifizieren, dass in kürzester Zeit alle Fernmeldeverbinungen in den Keller umgeschaltet werden konnten.

Netzersatzanlage im geschützten Keller der SED-Kreisleitung Rochlitz. Seit Anfang der 80er Jahre waren alle Kreisleitungen flächendeckend mit modernen NEAs ausgerüstet.

Der Beitrag Ausweichführungsstellen der SED Bezirksleitungen, H-Objekte erschien zuerst auf SED Richtfunknetz.

Für volle Auflösung bitte ins Bild klicken.

Der Beitrag Bildergalerie 12A1 erschien zuerst auf SED Richtfunknetz.

Der an häufigsten verwendete Typ war das klassische Stahlrohr. Je nach Montagehöhe und klimatischen Bedingungen hatten die Rohre für 1,5m Spiegel einen Durchmesser zwischen 80 und 120mm. Spiegel mit einem Durchmesser von 2,5m hatten immer Rohre mit einem Durchmesser von 133mm. Bei Montagen über 5m über Oberkante Dach war eine Abspannung mittel drei Pardunen vorzusehen. Kürzere Masten hatten in der Regel auch nur 80mm Durchmesser bei einer Wandstärke von 4mm. Auf dem folgenden Foto ist eine Kombination von 80 und 120 mm Rohr mit Steigeisen zu sehen um dem Techniker die Wartung der Antenne zu erleichtern.

Im Inneren der Dachkonstruktion waren die Stahlrohre an drei Punkten mit dem Dachstuhl verschraubt. Die ggf. eingesetzten Pardunen waren ebenfalls massiv mit dem Dachstuhl verbunden und mussten regelmäßig nachgespannt werden um die Anlage standsicher zu halten.

Die vorgefertigten Rohrsegmente hatten ein Länge von 4,60 m und waren alle 7,5 Meter abzuspannen. Der längste bekannte Stahlrohmast befand sich auf dem Dach der KL Templin und bestand aus 6 Segmenten. Davon ausgehend, dass das erste Segment zur Hälfte im Dach verborgen war und das letzte Segment nicht komplett benötigt wurde ist davon auszugehen, dass der Mast mindesten 22m hoch war und darüber hinaus auch noch eine 2,5m Antenne zu tragen hatte. Eine enorme Windlast war die Folge. Es ist sehr wahrscheinlich, dass hier der Rohrdurchmesser auch größer als 133mm war.

Ein weiterer Typ von Antennenträgern wurde nur im Bezirk Leipzig angewandt. Zunächst wurde davon ausgegangen, dass dies mit dem Einsatz der RVG-950 Gerätesätze in Zusammenhang stand. Da aber auf alten Fotos aus den früher 60er Jahren auch schon dieser Typ zu sehen ist, kann diese Vermutung ausgeschlossen werden. Es handelt sich um Stahlgittermasten mit dreieckigem Querschnitt, ähnlich den Türmen im frühen Spinne-Netzwerk, vermutlich aber kleineren Ausmaßes.

Antennenträger dieses Typs waren auf den KL Oschatz, Wurzen, Eilenburg, Delitzsch, Grimma, Borna, Döbeln und Geithain verbaut.

In Gegenden mit besonderen klimatischen Bedingungen in Verbindung mit nicht ausreichend tragfähigen Dachkonstruktionen kam eine besonders stabile Antennenträgerkonstruktion zum Einsatz. Die KLn Annaberg, Brand-Erbisdorf, Stollberg und Schwarzenberg bekamen massive Stahlfachwerkmasten um den teils hefigen Winden im Bergland in Verbindung mit Eislast besser widerstehen zu können.

Als Sonderlösung für besonders große Montagehöhen wurden Stahlfachwerktürme von bis zu 40m eingesetzt. Diese vom VEB Stahlbau Parey gebauten Türme wären durchaus in der Lage gewesen mehrere Antennen zu tragen und wurden oft auch im Bereich der NVA für Richtfunktürme eingesetzt.

Die KL Pößneck, Königswusterhausen und Ribnitz-Dammgarten hatten unterschiedlich hohe Türme dieses Typs.

Das Copyright der Bilder liegt bei den jeweiligen Fotografen, welche allerdings gänzlich unbekannt sind.

Der Beitrag Antennenträger im RFN erschien zuerst auf SED Richtfunknetz.

Der entsprechende Streckenschnitt aus dem Jahr 1980 illustriert das Funkfeld mit der Störzone im Bereich des geplanten Neubaugebietes an der Geyersdorfer Straße in Annaberg. Die Planungen dazu wurden aber bis zur Wende nicht mehr umgesetzt. Ohne die geplanten, zehngeschossigen Häuser war die funkoptische Sicht zum Objekt 14B2 weiterhin gegeben und die ursprüngliche Streckenführung konnte beibehalten werden. Mit moderner Simulationssoftware lässt sich diese Aussage bestätigen.

Originale Streckenführung vom Turm 14A4 zur Kreisleitung Annaberg 1401

Streckenschnitt der originalen Strecke mit dem potentiellen Hindernis im Bereich des Neubaugebietes

Geänderte Streckenführung durch die Planungen zum Neubauwohngebiet

Im gleichen Zug wurde auch die Strecke vom Turm 14A4 zum Turm 14B2 stillgelegt und satt dessen der Turm 14B2 direkt an die Bezirksrichtfunkzentrale 14A1 angebunden.

Der Beitrag Streckenführung zur KL Annaberg-Buchholz – Update erschien zuerst auf SED Richtfunknetz.

Zunächst versuchte man 1972 Seitens der SED-Bezirksleitung noch Einfluss auf den Bebauungsplan zu nehmen und die Errichtung der 11-etagigen Wohnböcke im Funkfeld zur KL Altentreptow zu verhindern. Da jedoch der Wohnungsbau deutlich wichtiger war als eine ungestörte Richtfunkstrecke zu einer kleinen KL das dem Lande wurde dem Veto der Bezirksleitung nicht entsprochen und die Häuser wurden gebaut. Dies führte letztlich zur Entscheidung, die 03A1 aufzugeben und die Bezirksrichtfunkzentrale zum Keulenberg zu verlegen.

Der Beitrag Neues Foto der ehemaligen 03A1 erschien zuerst auf SED Richtfunknetz.

Heute ist eine weitere Bestellung von der Druckerei eingetroffen und steht zum Versand bereit. Inzwischen ist es schon die 4.Version der zweiten Auflage mit eingepflegten kleinen Änderungen und einigen neuen Informationen.

Der Beitrag Die neue Lieferung ist da erschien zuerst auf SED Richtfunknetz.

Die Strecke zum Objekt 02A2 fehlt hier bereits. Nach der Übernahme des RFN durch die Deutsche Post wurden einige Strecken stillgelegt. Die Strecken zum den Objekten 03A2 und 04A4 waren drei- bzw. vierfach ausgelegt und den hohen Kanalbedarf decken zu können.

Antennenplatz 1 KL Neuruppin
Antennenplatz 2 KL Wittstock
Antennenplatz 3 KL Kyritz
Antennenplatz 4 KL Gransee
Antennenplatz 5 03A2
Antennenplatz 6 04A4
Antennenplatz 7 03A2
Antennenplatz 8 04A4
Antennenplatz 9 07A2
Antennenplatz 10 04A4
Antennenplatz 11 03A2
Antennenplatz 12 KL Pritzwalk
Antennenplatz 13 03B3
Antennenplatz 14 04A4

Interessant ist die Strecke zur KL Pritzwalk, welche eigentlich auf Grund topografischer Besonderheiten nicht funktionieren dürfte. Durch die 2,5m Parabolantennen sowie diverser Beugungseffekte war aber offenbar trotzdem genug Feldstärke für eine stabile Verbindung verfügbar. Bei der Ausnutzung von Beugungseffekten wird die Parabolantenne nicht direkt auf den Empfänger ausgerichtet sondern auf den höchsten Punkt des Hindernisses im Funkfeld. An diesem höchsten Punkt erfährt der Funkstrahl eine Beugung um das Hindernis herum und bildet eine neue Funkwelle, welche dann direkt zum Empfänger gelangen kann.

Der Beitrag Antennenplan des Objektes 04A5, Zühlen erschien zuerst auf SED Richtfunknetz.

Der Beitrag RVG 924 und Antenne in der Ausstellung erschien zuerst auf SED Richtfunknetz.

Auszug aus den persönlichen Erinnerungen eines Mitarbeiters der Abt. Fernmeldewesen beim ZK der SED:

Kreisrundspruch

Bereits 1970 befanden sich die Sender und Antennen in einem verschlissenen kaum noch beherrschbaren Zustand. Die Nutzung erfolgte nur noch durch ganz wenige Sendeberechtigte. Es war auch keine Akzeptanz mehr für dieses nicht mehr zeitgemäße Informations- und Agitationsmedium vorhanden. Sprechstellen lagen teilweise verstaubt in irgendwelchen Kammern und auf Schränken. Die nach dem Abbau auf den A1 noch stehenden Sender wurden in den mir bekannten BL nicht genutzt, da der Rückkanal fehlte und deshalb als wertlos für interne Nutzung angesehen wurden. Auch diese Sender wurden bald verschrottet.

Nutzung durch MdI

Sendeberechtigt im Kreisrundspruch waren auch die Volkspolizei-Kreisämter. Nutzung siehe oben. Eigene Rundspruchsender betrieb zumindest bis 1983 das MdI auf den Objekten nicht. Anfang 1972 begann das MdI mit dem Aufbau des eigenen DDR-weiten UKW-Netzes in eigenen Standorten. Dazu wurden in der Aufbauphase für einige Monate auch Techniken und Antennen provisorisch in einigen Türmen aufgestellt. Dieses UKW-Netz mit U-600 und von ORION Ungarn, später U700 Technik im 2-m-Band war ähnlich dem damaligen A-Mobilfunknetz der Bundespost aufgebaut. Die DDR-weite Vermittlung erfolgte hierbei von Hand und stand mobil einem ausgewählten engen Personenkreis (Mitglieder des Politbüros und der Regierung) zur gedeckten Nutzung (Kommunikation mittels Sprechtafel) zur Verfügung. In der Endphase sollte auch eine Funkanbindung an jedes Funk-KFZ und MdI-Dienststelle auf Bezirksebene möglich sein. Die Berufs- und Freiwilligen Feuerwehren unterstanden auch dem MdI. Im Katastrophenwinter 1978/79 bestand das bis dahin ausgebaute UKW-Netz seine wohl umfangreichste Bewährung bei dem großflächigen Ausfall des Postnetzes im Norden der DDR. Über die im Bezirk Rostock schon vollständig mit Funk ausgestatteten KFZ der Feuerwehr waren im Norden der DDR alle Orte kommunikativ für Notrufe erreichbar. Hierbei erfolgte die Verbindung wie folgt: KFZ-VPKA über Funk, Weitervermittlung über Draht ins soweit funktionierende Postnetz, bei Ausfall des Postnetzes Nutzung der Standleitung VPKA- KL und von dort Vermittlung ins Rifu-Netz des ZK, Sondernutzung war nur während des Katastrophenfalls möglich gewesen. Entsprechend dem Stand der Technik wurde das Netz ständig modernisiert und erweitert auf KW, 2-m, 70cm. 1989 war der Vollausbau zu einem modernen, dem letzten Stand der Technik entsprechendem Funknetz fast vollständig abgeschlossen.

*Kenntnisstand aus den Tätigkeiten bei Abt, FM und beim VEB Funk-und Fernmeldeanlagenbau Magdeburg, aufgezeichnet 2022

(Bildquelle: Bundesarchiv, MA Freiburg)

Der Beitrag Senderfrequenzen des Kreisrundspruchs erschien zuerst auf SED Richtfunknetz.

https://www.neukirch-lausitz.de/de/valtenberg.html

Die Station Z5 auf dem Valtenberg war der Vorgängerstandort der Station Z50 auf dem Berg Picho, nur wenige Kilometer entfernt. Im ehemaligen Betriebsgebäude vom Typ G8 waren nach dem Umzug Urlauber untergebracht. Die Reste der Einrichtung stammen aus dieser Epoche. Nur einige wenige Teile der Elektroinstallation im Keller stammen noch aus der Anfangszeit als Relaisstation.

---

---

---

---

---

---

---

---

---

« ‹ von 3 › »

Der Beitrag Enthüllung einer Gedenktafel zur Station Z5 auf dem Valtenberg bei Neukirch/Lausitz erschien zuerst auf SED Richtfunknetz.

Der Beitrag RVG-924B – Das letzte seiner Art erschien zuerst auf SED Richtfunknetz.

Bei der Bezeichnung des Grundmittellagers für Instandhaltungskollektive (letzte Zeile) ist offenbar ein Tippfehler passiert. Richtig muss es neu heißen 18G1.

Der Beitrag Umschlüsselung von Objekten erschien zuerst auf SED Richtfunknetz.

SED Kreisleitung Görlitz Anfang der 80er. Die 2,5m Antenne zeigte Richtung Picho 12A2.

Der Beitrag Kreisleitung Görlitz 1212 erschien zuerst auf SED Richtfunknetz.

Der Beitrag Zweite Antenne der KL Rudolstadt erschien zuerst auf SED Richtfunknetz.

Der Beitrag Kreisleitung Wismar, 0110 erschien zuerst auf SED Richtfunknetz.

Der Beitrag Kreisleitung Kyritz, 0406 erschien zuerst auf SED Richtfunknetz.

Der Beitrag Kreisleitung Wanzleben erschien zuerst auf SED Richtfunknetz.

Der Beitrag Schema des neuen RFN im Bezirk Rostok erschien zuerst auf SED Richtfunknetz.

Kreisleitung Weißwasser, Anfang der 70er Jahre, Foto stammt aus einer geschlossenen Facebook Gruppe

Der Beitrag SED-Kreisleitung Weißwasser erschien zuerst auf SED Richtfunknetz.

Kreisleitung Görlitz, 1974 Foto: K.-F. Seitz

Der Beitrag SED-Kreisleitung Görlitz erschien zuerst auf SED Richtfunknetz.

Leider stark überbelichtetes Foto der KL Teterow. Die 1,5m Antenne ist nur schwer zu erkennen.

Der Beitrag SED-Kreisleitung Teterow erschien zuerst auf SED Richtfunknetz.

Rückseitenansicht der ehem. Bezirksleitung Schwerin.

Der Beitrag SED-Bezirksleitung Schwerin erschien zuerst auf SED Richtfunknetz.

Das Betriebsgebäude vom Typ S1 ist noch weitgehend im Originalzustand erhalten.

Der Beitrag 03A1 Neubrandenburg, aktuelles Foto erschien zuerst auf SED Richtfunknetz.

Die 2,5m Antenne zeigt zum passiven Reflektor am Fernmeldeturm der Post auf dem Sieglitzberg.

Der Beitrag SED-Kreisleitung Lobenstein, altes Objekt erschien zuerst auf SED Richtfunknetz.

Schneekopf Anfang der 80er Jahre.

Der Beitrag Bild vom Schneekopf 11A1 erschien zuerst auf SED Richtfunknetz.

Kreisleitung Zeitz, Anfang der 80er. Das Bild stammt aus einer geschlossenen Facebook Gruppe.

Der Beitrag SED-Kreisleitung Zeitz erschien zuerst auf SED Richtfunknetz.

Kreisleitung Naumburg. Leider oben beschnitten. Nur der Mast der 2,5m Parabolantenne ist zu sehen. Das Bild stammt aus einer geschlossenen Facebook Gruppe.

Der Beitrag SED-Kreisleitung Naumburg erschien zuerst auf SED Richtfunknetz.

Auf der Webseite von Gerd Danigel fand ich dieses Foto der Kreisleitung Wismar. Oberhalb der 2,5m Parabolantenne befindet sich die Antenne des Kreisrundspruchs. Die Kleidung der Passanten deutet auf die 80er Jahre hin.

Der Beitrag SED-Kreisleitung Wismar erschien zuerst auf SED Richtfunknetz.

In einer geschlossenen Facebook Gruppe fand ich dieses Bild der 01A1 Rostock Stadtweide aus den 80ern.
Das Betriebsgebäude ist beflaggt. Offenbar wurde das Foto während eines staatlichen Feiertages gemacht.

Der Beitrag neues Bild der 01A1 gefunden erschien zuerst auf SED Richtfunknetz.
